Sabtu, 30 November 2019

VLAN TRUNKING

Nama                   : Sri Ayu
NIM                       : 20190910011
Kelas                   : SINFC 2019-01
Mata Kuliah         : Jaringan Komputer
Dosen                  : Bp Iwan Lesmana, S.Kom, M.Kom.


VLAN TRUNKING

 Hasil gambar untuk animasi vlan trunking"

A. Dasar teori

         Salah satu upaya yang dapat dilakukan oleh seorang administrator jaringan untuk melakukan efisiensi biaya dan meningkatkan kinerja jaringan adalah dengan konfigurasi VLAN (Virtual Local Area Network). Ide dasar dalam konfigurasi VLAN adalah membuat beberapa switch virtual dalam suatu switch fisik. Masing-masing switch virtual mewakili sebuah VLAN. Dengan konfigurasi VLAN ini kita dapat melakukan efisiensi biaya dan meningkatkan performa dan keamanan suatu jaringan.

      VTP (VLAN Trunking Protokol) adalah suatu protokol untuk mengenalkan suatu atau sekelompok VLAN yang telah ada agar dapat berkomunikasi dengan jaringan. adapun sumber yang mengatakan suatu metoda dalam hubungan jaringan LAN dengan ethernet untuk menyambungkan komunikasi dengan menggunakan informasi VLAN, khususnya ke VLAN. VLAN Trunking Protocol (VTP) merupakan fitur Layer 2 yang terdapat pada jajaran switch Cisco Catalyst, yang sangat berguna terutama dalam lingkungan switch skala besar yang meliputi beberapa Virtual Local Area Network (VLAN).

     VLAN memungkinkan beberapa jaringan IP dan jaringan-jaringan kecil (subnet) berada dalam jaringan switched switched yang sama. Agar computer bisa berkomunikasi pada VLAN yang sama, setiap computer harus memiliki sebuah alamat IP dan Subnet Mask yang sesuai dengan      VLAN tersebut. Switch harus dikonfigurasi dengan VLAN dan setiap port dalam VLAN harus didaftarkan ke VLAN. Sebuah VLAN memungkinkan seorang Administrator untuk menciptakan sekelompok peralatan yang secara logic dihubungkan satu sama lain. Dengan VLAN, kita dapat membagi jaringan switch secara logik berdasarkan fungsi, departemen atau project team.

Adapun kekurangan dan kelebihan pada  VTP (VLAN Trunking Protokol) yaitu :

1. Kelebihan VTP
  • Konsistensi konfigurasi switch
  • Distribusi dinamis vlan di seluruh jaringan
  • Konfigurasi menggunakan plug an play pada saat menambahkan vlan baru
2. Kekurangan VTP
  • Harus membuat VTP domain pada saat sebelum membuat Vlan baru
  • Kemungkinan hilangnya vlan pada switch besar
  • Pengaturan VTP yang tidak cocok dapat mengakibatkan masalah dalam menegosiasikan batang VLAN
~ Frame VTP

     Karena trunk link dapat digunakan untuk mentransmisi beberapa VLAN, switch harus mengidentifikasi frame setiap VLAN pada waktu mereka dikirim atau diterima melalui trunk link. Identifikasi frame atau tagging, memberi ID yang berbeda untuk setiap frame yang melewati trunk link. ID ini dapat dianggap sebagai nomor VLAN atau “warna” VLAN, karena setiap VLAN yang digambar pada diagram jaringan mempunyai warna yang berbeda.

     Identifikasi frame VLAN dikembangkan untuk jaringan switch. Pada waktu setiap frame melewati trunk link, suatu pengenal ditambahkan dalam kepala frame. Pada waktu switch yang dilalui menerima frame ini, mereka akan memeriksa pengenalnya untuk mengetahui milik siapa frame tersebut.

~ VTP Domain

     Tujuan utama VTP adalah untuk menyediakan fasilitas sehingga switch Cisco dapat diatur sebagai sebagai suatu grup. Sebagai contoh, jika VTP dijalankan pada semua switch Cisco Anda, pembuatan VLAN baru pada satu switch akan menyebabkan VLAN tersebut tersedia pada semua switch yang terdapat VTP management domain yang sama.

     VTP management domain merupakan sekelompok switch yang berbagi informasi VTP. Suatu switch hanya dapat menjadi bagian dari satu VTP management domain, dan secara default tidak menjadi bagian dari VTP management domain manapun.

     Dari sini dapat kita lihat mengapa VTP sangat menguntungkan. Bayangkanlah suatu lingkungan di mana administrator jaringan harus mengatur 20 switch atau lebih. Tanpa VTP, untuk membuat VLAN baru administrator harus melakukannya pada semuanya switch yang diperlukan secara individu. Namun dengan VTP, administrator dapat membuat VLAN tersebut sekali dan VTP secara otomatis akan menyebarkan (advertise) informasi tersebut ke semua switch yang berada di dalam domain yang sama.

B. Konfigurasi VLAN TRUNKING

1. Buat topologi seperti ini, untuk melanjutkan materi ini sebaiknya membaca artikel sebelumnya yaitu Membuat Vlan di Cisco Packet Tracer


2. Konfigurasi Vlan di setiap switchnya. Dikedua switch lakukan hal sama.
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#vlan 10
Switch(config-vlan)#name TKJ
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#name RPL
Switch(config-vlan)#exit
Switch(config)#exit
Switch#
3. Kemudian kita masukan interface mana yang akan masuk ke vlan 10 atau 20. Disini saya akan memasukan interface fa 1-5 ke vlan 10 dan interface fa 6-10 ke vlan 20.
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#interface range fa 0/1-5
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 10
Switch(config-if-range)#exit
Switch(config)#interface range fa 0/6-10
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 20
Switch(config-if-range)#exit
Switch(config)#
Konfigurasi seperti itu dikedua switch. Apabila ingin memasukan satu port saja, maka tidak perlu menggunakan kata "range" dan tulis interface yang akan dikonfigurasi.

 4. Selanjutnya kita lakukan trunking pada kedua switchnya.
Switch(config)#interface fa 0/24
Switch(config-if)#switchport mode trunk
Switch(config-if)#exit
Switch(config)#
Switch#
5. Kita konfigurasi setiap client kita. Isi ip address.

 PC 1
 PC 2
 PC 3
 PC 4

Kemudian kita test ping antar vlan yang berbeda switch, menggunakan PC 1 untuk mengecek.

Dari gambar itu, PC 1 dapat berkomunikasi dengan PC 4 mempunyai vlan yang sama meski berbeda switch, tapi untuk PC 3 gagal karena memiliki vlan yang berbeda.
KESIMPULAN

     Vlan trunking ini adalah sebuah konsep dimana sistem komunikasi dapat menyediakan akses jaringan untuk banyak client dengan berbagi satu set garis atau frekuensi, tidak memberikan secara individu. Jadi lebih mudah dalam mengkonfigurasi client-client serta memberikan keamanan yang lebih.







DAFTAR PUSTAKA

di Tidak ada komentar:

Minggu, 03 November 2019

PENGENALAN SIMULATOR JARINGAN CISCO PACKET TRACER

Nama                : Sri Ayu
NIM                   : 20190910011
Kelas                : SIFC 2019-01
Mata Kuliah     : Jaringan Komputer
Dosen              : Bp Iwan Lesmana, S.Kom, M.Kom
PENGENALAN SIMULATOR JARINGAN CISCO PACKET TRACER

Hasil gambar untuk gambar topologi jaringan komputer"

A. Latar belakang

      Packet Tracer adalah simulator alat-alat jaringan Cisco yang sering digunakan sebagai media pembelajaran dan pelatihan, yang memungkinkan pengguna untuk membuat topologi jaringan.
Program ini dibuat oleh Cisco System dan disediakan gratis untuk fakultas, siswa dan alumni yang telah berpartisipasi di Cisco Networking Academy. Tujuan utama Packet Tracer adalah untuk menyediakan alat bagi siswa dan pengajar agar dapat memahami prinsip jaringan komputer dan juga membangun skill di bidang alat-alat jaringan Cisco.

      Topologi Jaringan komputer adalah metode atau cara yang digunakan agar dapat menghubungkan satu komputer dengan komputer lainnya. Struktur atau jaringan yang digunakan untuk menghubungkan satu komputer dengan komputer lainnya.
Untuk membuat sebuah konfigurasi jaringan, bagi pemula, sebiknya ditentukan dulu jenis device yang digunakan, berapa jumlahnya, dan bagaimana bentuk konfigirasi jaringan tersebut pada kertas buram.

 Jenis-jenis kabel penghubung ditentukan berdasarkan aturan sebagai berikut :

  • Kabel Straight-through digunakan untuk mengkonekksikan peralatan yang berbeda :

          Router ⇔ Switch
          Router ⇔ Hub
          PC ⇔ Switch
          PC ⇔ Hub
  • Kabel Cross-Over digunakan untuk menkoneksikan peralatan yang sama :


          Router ⇔ Router
          Router ⇔ PC
          Switch ⇔ Switch
          Switch ⇔ Hub
  • Kabel Roll-Over digunakan untuk mengkonfigurasi Router melalui PC (melalui koneksi serial console)

1. Simulasi jaringan PC ⇔ Switch

Untuk percobaan mengubungkan antara PC dengan Switch, lakukan langkah-langkah berikut :
  • Buka software Cisco Packet Tracer. Maka akan tampil lembar kerja seperti dibawah ini.
  • Tambahkan satu buah switch tipe 2950-24 ke lembar kerja dengan cara drag & drop icon switch (2950-24), kemudian drag & drop  2 buah PC.
Pemilihan icon switch



 Pemilihan icon PC


  • Lakukan pendesainan jaringan komputer terlihat seperti gambar berikut.

  • Lakukan pengkabelan dengan menggunakan kabel straught, sambungkan pada konektor Fastthernet0 pada tiap PC ke fastEthernet yang masihh tersedia di Switch, sehingga desain jaringan terlihat seperti tampilan berikut :
Pemilihan icon pengkabelan straigh

Pemilihan konektor FastEthernet pada Switch

Pemilihan konektor FastEthernet pada PC

 Hasil desain jaringan Komputer

2. IP address pada PC

Untuk menambah IP address pada tiap PC lakukan langkah berikut :
  • Klik icon PC masukan kedalam desktop dan pilih IP Configuration
  • Lalu pada kolom IP Configuration, plih static, dan isikan IP dan Subnet Mask seperti gambar berikut.
  • Isikan semua IP Addressing dan Subnet Mask pada setiap PC seperti tabel berikut:
KOMPUTER
IP ADDRESS
SUBNET MASK
PC-1
10.10.10.1
255.255.255.0
PC-2
10.10.10.2
255.255.255.0


3. Testing koneksi menggunakan Ping

Untuk testing koneksi antar PC, salah satu tool yang bisa digunakan adalah Ping. Format penggunaan tool Ping adalah : ping<spasi.no_ip_tujuan
Pada cisco packet tracer ping bisa dijalankan dengan cara :
  • Klik kiri pada PC → Pilih Desktop → Command Prompt
Hasil pengujian PC-1
  • Jadi seperti itulah simulasi pembuatan jaringan komputer menggunakan switch.

TUGAS

Buatlah rancangan Topologi Jaringan dengan skema berikut :

Ada 4 gedung, masing-masing gedung memiliki 3 lantai dan setiap lantai mempunyai 5 PC.

Berapa Switch supaya komputer masing-masing lantai dan gedung bisa terkoneksi.

PEMBAHASAN

  • Pertama, pada setiap lantai tambahkan satu buah switch tipe 2950-24 ke lembar kerja dengan cara drag & drop icon switch (2950-24), kemudian drag & drop 5 buah PC.
  • Lakukan hal yang sama pada setiap lantai, sehingga dalam satu gedung terlihat seperti pada gambar dibawah ini (lakukan cara ini sebanyak 4 x)

  • Kemudian buat persegi panjang seolah-olah persegi panjang tersebut adalah sebuah gedung (lakukan cara ini sebanyak 4 x, tetapi setiap gedung berdeda warna)
  • Lakukan pengkabelan dengan menggunakan kabel straught, sambungkan pada konektor Fastthernet0 pada tiap PC ke fastEthernet yang masihh tersedia di Switch, sehingga desain jaringan terlihat seperti tampilan berikut
Pemilihan icon pengkabelan straigh

Pemilihan konektor FastEthernet pada Switch

Pemilihan konektor FastEthernet pada PC

Hasil desain jaringan Komputer

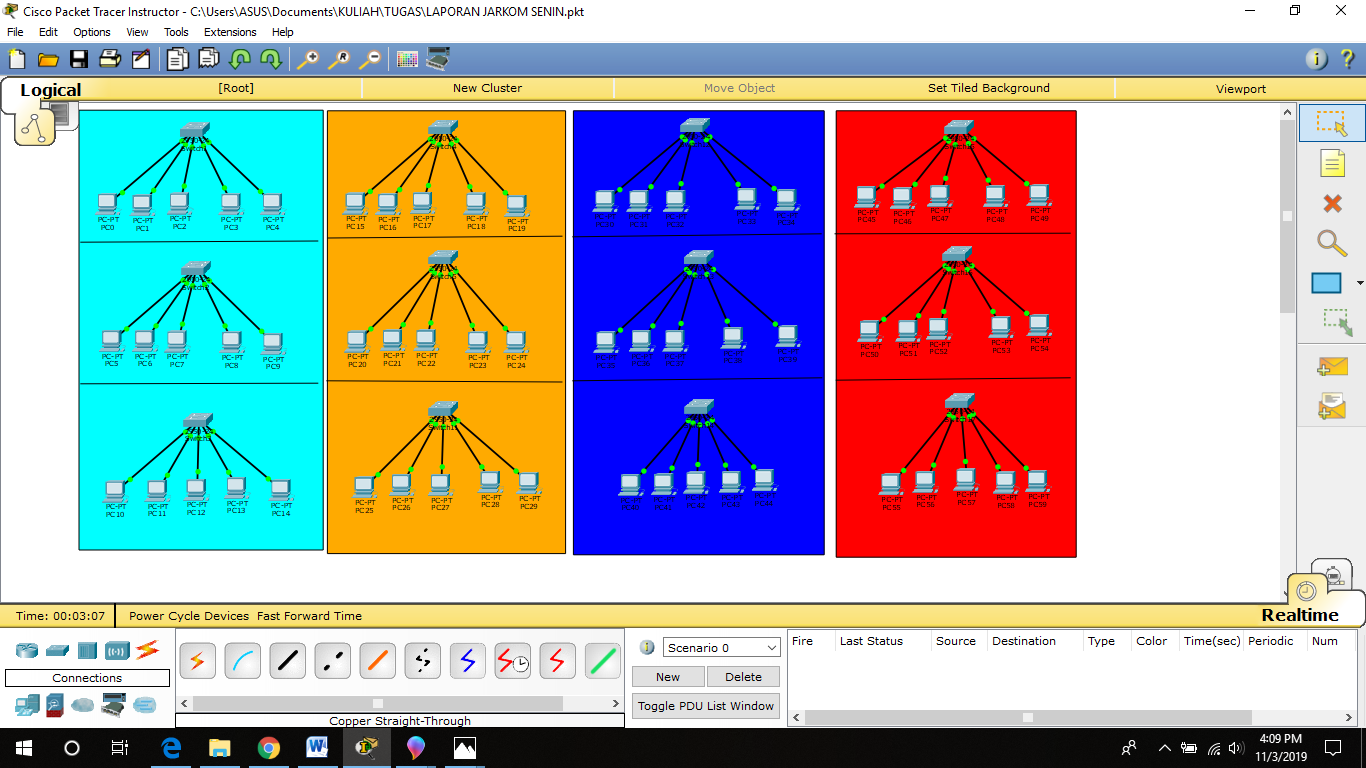

  • Lakukan cara tersebut hingga nantinya akan menjadi seperti gambar berikut

  • Setelah itu sambungkan switch dengan switch menggunakan kabel Cross Over, hasilnya akan menjadi seperti gambar berikut

Pemilihan icon pengkabelan Cross Over




Hasil desain jaringan Komputer


  • Kemudian isikan IP dan Subnet Mask pada setiap PC yang berjumlah 60 PC, Pengisian PC dimulai dari PC 0 s/d PC 59, IP Address dimulai dari 10.10.10.1 s/d 10.10.10.60 dan untuk pengisian Subnet Mask disamakan yaitu 255.255.255.0.
